4Di InSpec SR ポータブル非接触表面粗さ測定機

4Di InSpec SRは、現場レベルで高分解能な3D表面粗さ測定を行うための、ポータブル表面粗さ測定システムです。
振動の影響を受けにくい特許取得の光学技術により、測定室に持ち込むことが難しい大型部品や生産環境のワークでも、表面を傷つけずに短時間で面粗さデータを取得できます。

特徴

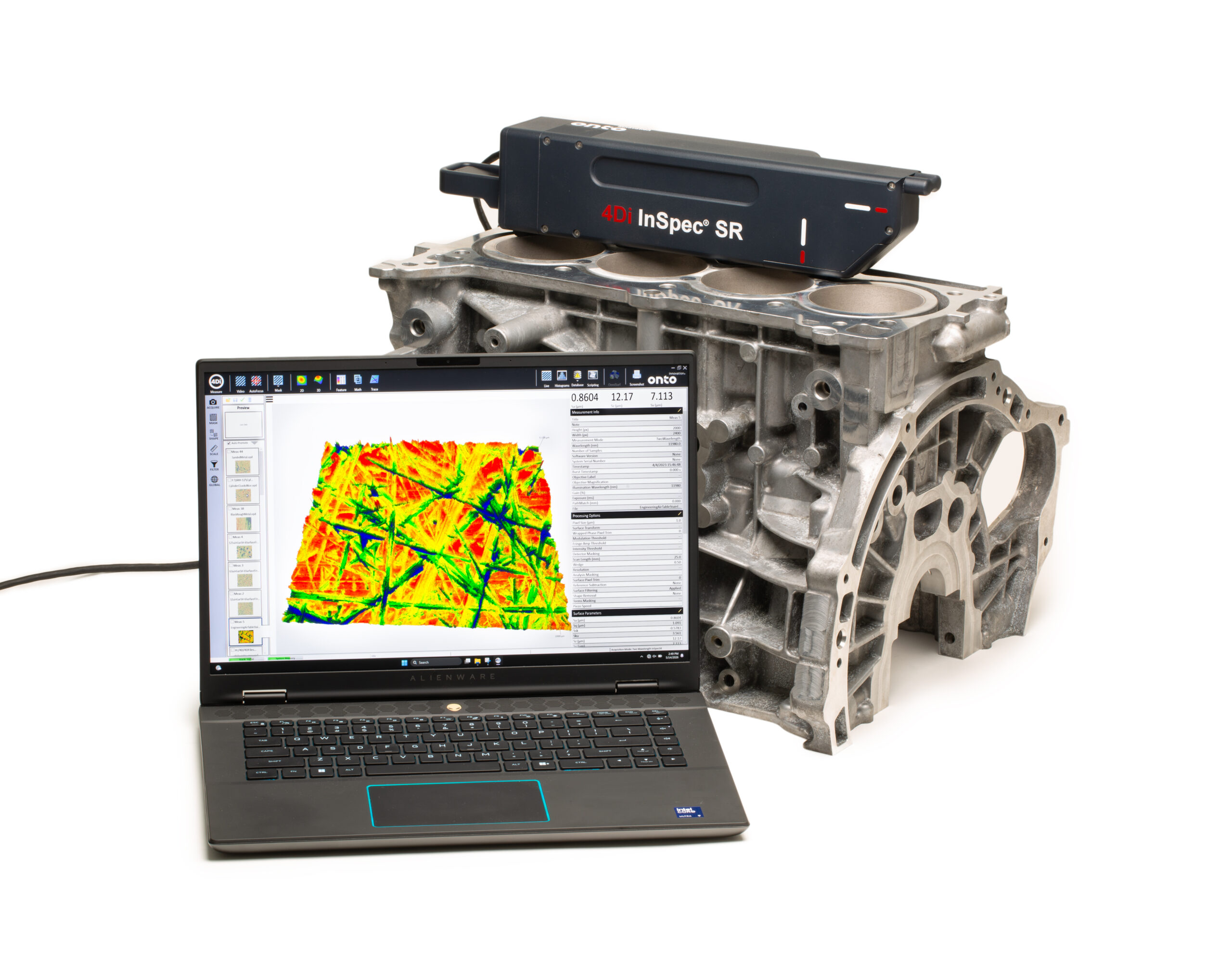

◆現場レベル対応のポータブル3D表面粗さ測定
頑丈で使いやすい測定システムにより、測定室を必要とせず、製造現場でそのまま高精度な3D表面仕上げ測定を行えます。大型部品や複雑形状部品も、切断やレプリカ採取をせず直接測定できます。

◆振動環境でも使いやすい高分解能3D測定
振動の影響を受けにくい4D Technologyの光学技術により、生産環境でも精密な3D表面データを取得。数秒で数百万点規模の測定データを取得し、面粗さを代表性高く評価できます。

◆スクラッチフリー・非破壊で高価な部品にも対応
光学式のスクラッチフリー測定により、デリケートな部品や高価な部品にも適用可能です。金属、カーボンファイバー、複合材、プラスチック、シリコンなど、幅広い材料の表面粗さを測定できます。

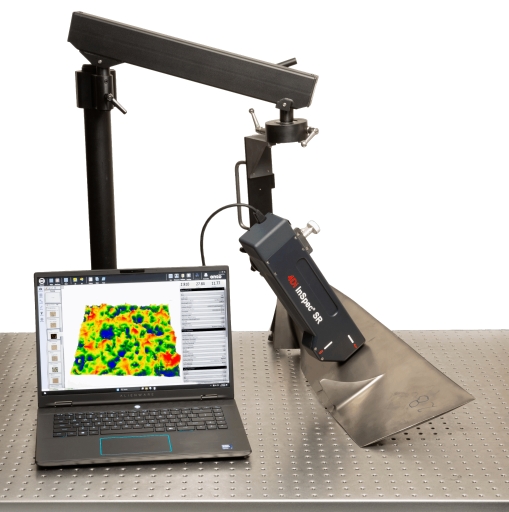

◆ポータブル、卓上、アーム、ロボット構成に対応

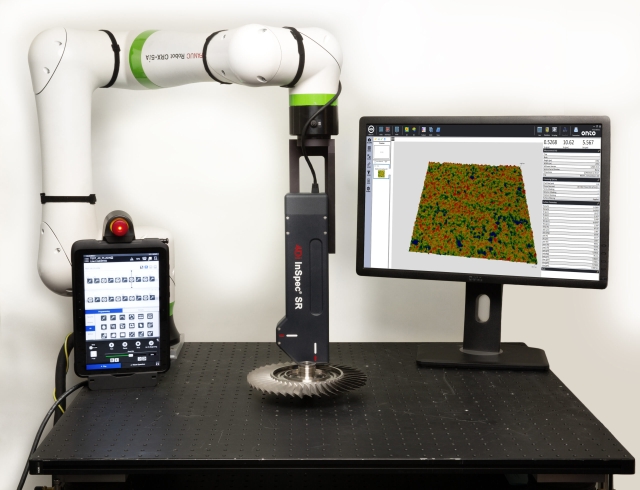

小型部品の卓上測定、大型・複雑形状部品のアーム測定、ロボット搭載による自動測定など、対象物や工程に合わせた構成を選択できます。

次世代の精密表面仕上げ測定を、製造現場で

4Di InSpec SRは、粗さ測定を測定室だけの作業から、現場で完結できる検査工程へと広げます。垂直分解能12 nm Saの高分解能測定により、微細な表面仕上げの違いを短時間で評価できます。

オートフォーカス、オートブライトネス、自動スキャンにより、作業者の負担を抑えながら安定した測定結果を取得できます。

測定対象・対応材料

超仕上げ面から腐食面、ショットピーニング面まで、幅広い表面状態をレプリカレスで測定できます。金属、カーボンファイバー、複合材、プラスチック、シリコンなど多様な材料に対応します。

測定した3D表面データから、ISO 25178に対応した面粗さパラメータを算出でき、既存の品質管理フローへスムーズに組み込めます。

装置仕様

	項目	仕様
基本仕様	取得方式	振動に影響されない3D動的スキャン
	光源	LED、MTBF 100,000時間
	視野（モジュール）	1.0 mm × 0.8 mm
	横方向サンプリング	0.42 µm
	カメラ	5.0 Mpx
	取り付け	ポータブル、調整式アーム、またはロボット自動化
	部品接触	測定時はテフロンパッドを介して部品に接触
	作動距離	2 mm
	焦点深度	3 µm
	サンプル反射率	0.5%～100%
	測定可能な粗さ範囲（Sa）	12 nm ～ >30 µm
	最大スキャン長	0.3 mm
ソフトウェア	オペレーティングシステム	Windows 11 Pro以上、64-bit
	計測ソフトウェア	4Di InSpec SR 制御・解析ソフトウェア
	測定モード	スナップショットまたは垂直スキャン
	粗さパラメータ	Sa, Sq, St, Sv, Ssk, Sku, Sp, Sz, Ra
	データ出力	3D表面マップおよび粗さパラメータ
電気・機械	寸法（本体）	338 mm × 87 mm × 69 mm
	重量（本体）	3.1 kg 計測ヘッド
	保護等級（IP等級）	IP53
性能	垂直分解能※1	12 nm
	ステップ高さおよび粗さ精度※2	<0.5%
	ステップ高さおよび粗さ繰返し性※3	<0.1%
	保証	1年間、限定保証

※1. 4D校正サンプルに対する2回の測定差の平均Sa
※2. 3 µm Ra正弦波粗さ標準における認証Raとの差
※3. 正弦波粗さ標準に対する30回測定の1σ標準偏差

複数の測定構成と自動化対応

ポータブル測定からロボット自動測定まで、工程に合わせた表面粗さ評価へ。

4Di InSpec SRは、大型・複雑形状部品向けのアーム測定、小型部品向けの卓上測定、ロボット搭載による自動測定に対応します。測定対象や生産工程に合わせて、現場で使いやすい粗さ測定環境を構築できます。

直感的な4Sight Focusソフトウェアにより、セットアップ、測定、解析、データ出力を効率化。2D/3D表示、フィルタリング、欠陥検出、データエクスポート機能により、表面品質・粗さ・欠陥の確認をスムーズに行えます。
