4D InSpec® サーフェイスゲージ スタンダード及びXLモデル

現場で瞬時に非接触測定可能!

4D InSpec® サーフェイスゲージは、表面の凹凸形状、欠陥を非接触で測定するハンディタイプの精密測定機です。
米国航空機部品メーカーとタイアップし考案され、マイクロメータレベルの分解能で、携帯性・使いやすさに優れ、工場フロアや加工現場環境で短時間で測定することが可能です。

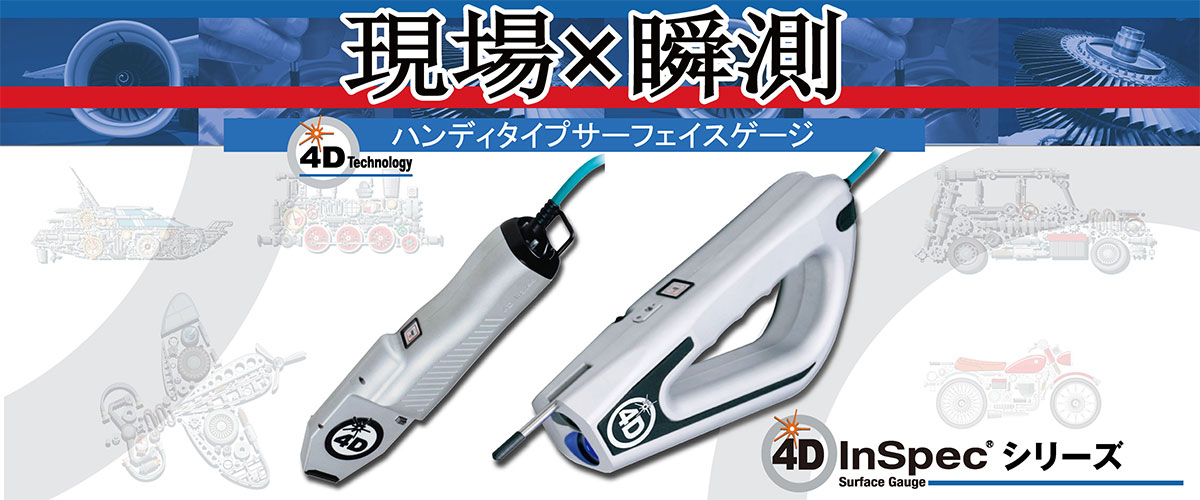

4D InSpecR サーフェイスゲージ 現場 × 瞬測
特徴

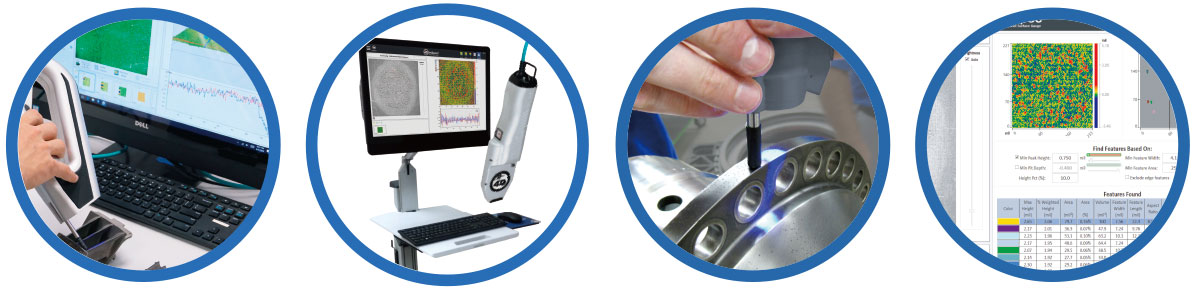

◆ハンディタイプで簡単に使える表面欠陥検査ツール
表面の凹凸形状、欠陥を非接触で瞬時に測定。
5.0μm~2.5mmまでの測定レンジで、複雑形状のワークも簡単測定。

◆大型部品の測定も容易に可能
マイクロメータメータレベルの分解能を有し、携帯性、使いやすさに優れ、工場フロアや機械加工現場環境で高分解能測定が可能

◆ボアスコープのように内径面の測定も可能
オプションのフォールドミラーを取り付けることにより、ボアスコープのように今まで測定が出来なかった箇所の測定も可能

4D InSpecR サーフェイスゲージ

装置仕様
  項目 仕様
  機種 4D InSpec 4D InSpec XL
本体仕様 測定 非接触3D表面測定システム
高さ方向測定範囲 5.0μm~2.5mm 7.0μm~9mm
測定視野 7.7mm × 7.7mm 15mm × 15mm
横方向分解能 4μm 7.5μm
縦方向分解能 4μm 7μm
作動距離 35mm 54mm
性能 ノイズフロア※1 <2.5μm <7.0μm
繰り返し精度(縦方向)※2 <0.15μm <0.5μm
ステップ高さ精度※3 <1% <0.5%
焦点深度 >2.5mm >9mm
最低表面粗さ >60nm Ra(0.06µm Ra) >120nm Ra(0.12µm Ra)

※1. 4D校正用サンプル上の2つの測定値の平均Ra
※2. 4D校正用サンプルで30回測定の1σRa
※3. 50~900μm高さのISO認定サンプルに対しての差分
※4. 50μmの標準偏差

モニターマウント用アーム付きLCDカートモニターマウント用アーム付きLCDカート

タッチスクリーンモニター取り付け時タッチスクリーンモニター取り付け時

フォールドミラーキットフォールドミラーキット

500W携帯UPS及び電源キット500W携帯UPS及び電源キット

校正標準片(ISO保証書付き)校正標準片(ISO保証書付き)

バックパックバックパック

フレキシブルアームフレキシブルアーム

動画

製品のデモ測定のご依頼・ご質問・カタログのご請求は、下記窓口よりお気軽にお問い合わせください。
